Assalamualaikum.wr.wb.
Kesempatan kali ini saya akan memposting cara konfigurasi Static Routing di Mikrotik.
1.Siapkan 4 mikrotik
2.Siapkan 4 Leptop
3.7 Kabel UTP
Langsung aja caranya dibawah ini..
Konfigurasi pada R1 :
Pertama buat IP Address terlebih dahulu
IP>Address>add
ether4 : 20.20.20.2
ether1 : 192.168.2.2

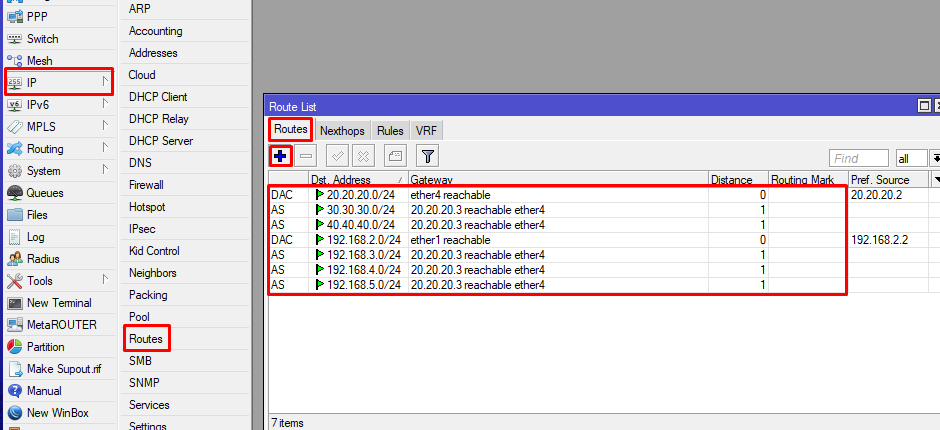

Tambahkan IP Routes. Menu IP>Routes>Add
Selanjutnya kita masukkan ip Router1, subnetmask, dan default gateway seperti gambar dibawah

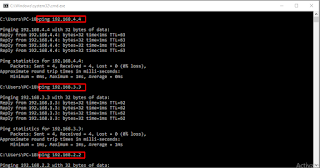

Tes ping ke R2 R3 R4 di CMD
Konfigurasi pada router 2 :
Langkahnya sama seperti konfigurasi pada R1
Buat IP Address nya
Lalu tambahkan Ip Routes
Masukkan IP Router2 subnetmask, dan default gateway
Kemudian ping ke R1 R3 R4 di CMD
Konfigurasi pada router 3 :
Kita buat IP Address nya dulu sama seperti konfigurasi sebelumnya nya
IP>IP Address>add
ether2 : 30.30.30.4/24
ether4 : 40.40.40.4/24
ether1 : 192.168.4.4/24
Setelah itu masuk ke menu IP>Routes
Masukkan dst.addressnya 20.20.20.0/24 dan Gateway nya 30.30.30.3/24 akan muncul reachable ether2.
Masukkan dst.address, gateway seperti gambar dibawah
Masukkan dst.address, Gateway akan muncul reachable ether4.
Kemudian masukkan ip router address router4,subnetmask, dan gateway.
Tes ping ke router1 192.168.2.2
Tes ping ke router2 192.168.3.3
Tes ping ke router4 192.168. 5.5
Konfigurasi pada router 4 :
Tambahkan IP Address di R4
Tambahkan IP Route
Masukkan dst.addressnya 192.168.2.0/24 gatewaynya 40.40.40.4 akan muncul reachable ether4
Masukkan dst.addressnya lagi 20.20.20.0/24 gatewaynya 40.40.40.4 akan muncul reachable ether4
Masukkan dst.addressnya lagi 192.168.3.0/24
Gatewaynya 40.40.40.4 akan muncul reachable ether4
Masukkan lagi dst.addressnya 30.30.30.0/24
Gatewaynya 40.40.40.4 akan muncul reachable ether4
Terakhir masukkan dst.address 192.168.4.0/24
Gatewaynya 40.40.40.4 akan muncul reachable ether4
Masukkan ip address seperti gambar dibawah
Setelah itu tes ping ke R3, R2, R1 di Cmd
Sekian itu aja dari saya, semoga bermanfaat
Wassalamualaikum.wr.wb
