Pengertian, Jenis, Prinsip, Karakteristik Kabel Fiber Optik.

Assalamualaikum.wr.wb



Pada kesempatan kali ini saya akan merangkum penjelasan tentang Fiber Optik .

 Pengertian Fiber Optik

Apa itu fiber optik? Pengertian Fiber Optik adalah suatu jenis kabel yang terbuat dari kaca atau plastik yang sangat halus, dan digunakan sebagai media transmisi karena dapat mentransmisikan sinyal cahaya dari suatu lokasi ke lokasi lainnya dengan kecepatan tinggi.

Ukuran fiber optik ini sangat kecil dan halus (diameternya hanya 120 mikrometer), bahkan lebih kecil dari helaian rambut manusia. Komponen jaringan ini memiliki kecepatan transmisi yang tinggi dengan menggunakan pembiasan cahaya sebagai prinsip kerjanya. Sumber cahaya yang digunakan untuk proses transmisi adalah laser atau LED.

Fiber optik  atau serat optik menjadi salah satu komponen yang cukup populer dalam dunia telekomunikasi belakangan ini. Pasalnya, kabel jaringan tersebut memiliki kecepatan akses yang tinggi sehingga banyak digunakan sebagai saluran komunikasi.

Prinsip Kerja Fiber Optik

Pada kebanyakan kabel, data ditransmisikan menggunakan aliran listrik, namun pada fiber optik menggunakan aliran cahaya yang dikonversikan dari aliran listrik sehingga tidak akan terganggu oleh adanya gelombang elektromagnetik.

Fiber optik memanfaatkan serat kaca sebagai bahan penyusunnya untuk mendapatkan refleksi atau pantulan cahaya total yang tinggi dari cermin tersebut sehingga data akan ditransmisikan dengan cepat pada jarak yang tidak terbatas. Pantulan tersebut didapatkan melalui cahaya yang berjalan pada serat kaca dengan sudut yang rendah.

Selain itu, dalam proses kerjanya, efisiensi dari pantulan cahaya dipengaruhi oleh kemurnian bahan fiber optik dimana semakin murni bahan gelas yang digunakan maka penyerapan cahaya yang semakin sedikit oleh fiber optik. Minimnya penyerapan tersebut akan menghasilkan cahaya yang tinggi.

 Teknologi Point to Point Fiber Optik

Point-to-Point (OLT) Jarak pelanggan dengan central office dapat mencapaihingga 80 km, dan setiap pelanggan disediakan satu dedicated fiber optic dengan full bi-directional bandwith. Salah satu arsitektur aktif popint to point ini ialah Digital Loop Carrier (DLC).Star ( Point to Multipoint / Active Optical Network/ AON), arsitektur dengan beberapa perangkat pelanggan yang terkoneksi secara bersama-sama memanfaatkan satu kabel feeder melalui sebuah remote node yang terletak diantara central office dan pelanggan. Sebuah remote node dapat melayani hingga seribu terminal pelanggan.

Karakteristik Kabel Fiber Optik

      a.Struktur/Komponen Kabel Fiber Optik

1. Inti, Pada bagian inti jenis serat kaca berpernaruh pada kualitas dari kabel fiber optik itu sendiri. Diameter inti serat optik memiliki ukuran yang berbeda-beda, antara 2 μm hingga 50 μm. Lebih besar diameter inti serat kaca maka akan semaik baik pula kualitas dan kemampuan si fiber optik ini.
2. Cladding, untuk bagian ini adalah komponen yang terbuat dari kaca dan memiliki fungsi sebagai pelindung inti fiber optik. Bagian ini sering disebut juga sebagai jaket Cladding dan untuk diameternya antara 5 μm – 250 μm. Selain sebagai pelindung inti, cladding juga berfungsi memancarkan cahaya dari luar kepada inti.
3. Coating, lapisan ini juga sering disebut sebagai mantel, berbeda dengan inti dan cladding yang terbuat dari kaca, untuk lapisan ini terbuat dari bahan plastik. Fungsi dari mantel ini adalah untuk melindungi gangguan dari luar seperti lengkungan kabel dan kelembaban udara yang dapat mengakibatkan kerusakan pada lapisan dalam. Setiap mantel memiliki warna yang berbeda-beda, tujuannya agar dapat mempermudah penyusunan urutan core.
4. Strength Member & Outer Jacket, Perlindungan utama berawal dari lapisan ini. lapisan strength member dan outer jacket merupakan lapisan terluar dari kabel fiber optik, fungsinya jelas untuk melindungi inti kabel fiber optik dari gangguan secara langsung.

 b.Karakteristik Kabel Fiber Optik Secara Umum

Selain beberapa komponen di atas, karakteristik kabel jaringan fiber optik secara umum dapat diklasifikasikan sebagai berikut :

• Bagian dalam kabel jaringan fiber optik terdiri dari inti yang terbuat dari serat kaca dan diselubungi oleh beberapa lapisan yang bersifat sebagai pelindung.
• Konektor yang umum digunakan untuk kabel jaringan fiber optik adalah konektor ST, namun baru-baru ini ada konektor lain yang diperkenalkan sebagai pasangan kabel jaringan fiber optik yakni konektor SC.
• Kecepatan transfer data yang mampu dilakukan kabel fiber optik berada di angka 100 Mbps ke atas (bahkan dapat mencapai 1000 Mbps).
• Biaya rata-rata pernode cukup mahal.
• Diameter kabel jaringan fiber optik dan dan ukuran konektornya relatif kecil sehingga fleksibel dalam proses instalasi.
• Panjang kabel jaringan fiber optik sangat panjang yakni mencapai 2 km (mengalahkan kabel jaringan lainnya seperti Coaxial dan Twisted Pair).

Karakteristik kabel fiber optik adalah sebagai berikut:

1. Beroperasi pada kecepatan tinggi (gigabit per detik)
2. Mampu membawa paket-paket dengan kapasitas besar
3. Biaya rata-rata pernode cukup mahal
4. Media dan ukuran konektor kecil
5. Kebal terhadap interferensi elektromagnetik
6. Jarak transmisi yang lebih jauh ( 2 - 60 kilometer)

Fiber optic merupakan media transmisi terkini untuk standard Ethernet dalam kabel lan. Perbedaan utama dalam hal fungsi antara kabel fiber optic dan kabel electric adalah sebagai berikut:

1. Jarak lebih jauh
2. Jauh lebih mahal
3. Kurang interferensi magnetic, membuatnya lebih lama
4. Dapat menunjang keceptan sampai 10Gigabits

Kabel fiber optik memiliki berbagai kapasitas diantaranya: 6, 8,12, 24, 48, 96, 144, 248, 288 core. Kabel ini secara singkat terdiri dari berbagai lapisan yaitu : kulit luar, tube, core, coat, cladding, dan core inti dengan segala pelindungnya.

Susunan warna  kabel fiber optik Distribusi :

1. Biru,

2. Oranye,

3. Hijau,

4. Coklat,

5. Abu-abu,

6. Putih,

7. Merah,

8. Hitam,

9. Kuning,

10. Pink,

11. Ungu,

12. Toska.

Dengan satu tube terdapat 6, 8, dan 12 warna core inti.

Kode Warna & Pelabelan  Kabel Fiber Optik

Dalam kabel fiber optik dengan jumlah core yang banyak, maka core itu akan dikelompokkan dalam satu selubung (tube). Satu tube mengandung 12 warna kabel fiber optik core. Dengan demikian kabel fiber optik 24 core akan memiliki 2 tube yang masing masing berisi 12 warna core serat optik yang berbeda. Warna selubung untuk pembungkus “kelompok” warna core serat optik pun juga berdasarkan urutan di atas. Untuk contoh di atas, maka selubung corenya akan berwarna biru dan orange. Demikian seterusnya. Sehingga jika anda mengupas kabel fober optik 96 core, maka akan memiliki 8 selubung dengan warna biru, orange, hijau, cokelat, abu-abu, putih dan merah. Dan jika menentukan warna kabel fiber optik core yang ke 24, maka akan berada dalam selubung berwarna orange, dan serat optik yang berwarna tosca. Demikian seterusnya.

why not try this out Discount MDMA pills for sale A difference in pharmacokinetics due to gender has not been observed Your doctor will decide whether you should continue.

Selain warna kabel fiber optik core, ada kode sebagai keterangan tambahan untuk kabel fiber optik tersebut. Diataranya,

SM           = Jenis Fiber Single Mode

MM          = Multi Mode
48 / 4 T    = Menunjukkan jumlah Fiber Optik dan jumlah tube.
A              = Aerial atau kabel udara
D              = Fiber optik kabel duct
DB           = Direct Burried (kabel tanam langsung)
LT            = Lose Tube (tube yang berongga)
ST            =  Straight Tube (tube tanpa rongga)
SCPT       = Single Core Per Tube digunakan untuk kabel distribution
NZDS       =  Non Zero Dispersion Shifted Fiber, atau Fiber tipe G.655
                      ( yaitu Fiber yang mempunyai dispersi sangat kecil.)

Contoh cara membacanya adalah sebagai berikut. Jika pada kabel tertulis 48/4T-SM-DB-LT maka berarti kabel tersebut berisi 48 core, 4 tube, jenis single mode, dan untuk kabel tanam langsung, serta jenis tubenya adalah berongga.

Dengan keterangan kode tulisan dan kode warna pada kabel fiber optik core maka akan mempermudah teknisi mengidentifikasi sehingga tidak terjadi kesalahan saat penyambungan atau splacing, dan mempermudah mengkoneksikannya dengan peralatan yang lain seperti ILD atau LED, patch cord, switch, dll.

5. Karakteristik Jenis Kabel Multi Mode

Jenis-Jenis Kabel Jaringan Fiber Optik
Tipe Kabel Fiber Optik Menurut Transmitter

Kabel jaringan fiber optik terdiri dari beberapa jenis, yang biasanya dapat dengan mudah diketahui dengan melihat transmitter (media transmisi data) yang digunakannya. Berikut ini jenis-jenis kabel jaringan fiber optik :
1. Single Mode

Kabel jaringan fiber optik jenis single mode memiliki inti (core) yang relatif kecil, dengan diameter sekitar 0.00035 inch atau 9 micron. Jenis kabel fiber optik yang satu ini menggunakan tranmitter laser semi konduktor yang mengirimkan sinar laser inframerah dengan panjang gelombang mencapai 1300-1550 nm. Disebut ‘single mode’ karena penggunaan kabel fiber optik ini hanya memungkinkan terjadinya satu modus cahaya saja yang dapat tersebar melalui inti pada suatu waktu.
Berikut ini karakteristik kabel jaringan fiber optik jenis single mode :

• Laju Data : Tinggi
• Jarak Pengiriman Data : Jauh
• Masa Pakai : Sebentar
• Sensitifitas Suhu : Substansial
• Biaya : Mahal

 2. Multi Mode

Jenis kabel fiber optik yang satu ini memiliki inti (core) yang lebih besar dibanding milik kabel fiber optik jenis single mode yakni berdiameter sekitar 0.0025 inch atau 62.5 micron. Dengan ukuran yang lebih besar, maka penggunaan kabel fiber optik jenis ini memungkinkan ratusan modus cahaya tersebar melalui serat secara bersamaan. Kabel fiber optik multi mode ini menggunakan LED (Light Emiting Diode) sebagai media transmisinya, serta lebih ditujukan untuk kepentingan komersil.
Berikut ini karakteristik kabel jaringan fiber optik jenis multi mode :

• Laju Data : Rendah
• Jarak Pengiriman Data : Pendek
• Masa Pakai : Lama
• Sensitifitas Suhu : Minor
• Biaya : Rendah (Murah)

Jenis Jenis Konstruksi Kabel Fiber Optik

1. Duct Cable

Kabel duct adalah kabel fiber optik yang instalasinya menggunakan pelindung pipa duct/subduct, kabel ini dipendam dalam tanah (underground). Metode pemasangannya dengan cara galian terbuka (open trench) ataupun boring rojok (manual borring).

Gambar 1. Cross Section Duct Cable

Gambar 2. Duct Cable

2. Direct Buried Cable

Direct Buried Cable atau kabel Tanam langsung, merupakan kabel fiber optik yang instalasinya dipendam dalam tanah (underground) dengan metode galian terbuka (open trench) kabel digelar langsung tanpa menggunakan duct/subduct. Jacketing kabel ini didesain lebih tebal daripada kabel duct.

Gambar 3. Cross Section Direct Buried Cable

Gambar 4. Direct Buried Cable

3. Aerial Cable

Aerial Cable (Kabel Udara) merupakan kabel fiber optik yang instalasinya menggantung diudara (aerial). Metode pemasangannya kabel digantung diantara tiang-tiang penyangga. Terdapat 3 jenis kabel Udara yaitu Figure 8, ADSS dan OPGW

Gambar 5. Cross Section Figure 8 Cable

Gambar 6. Cross Section ADSS Cable

Gambar 7. Aerial Cable

4. Indoor Cable

Kabel fiber optik yang diimplementasikan didalam bangunan / gedung.

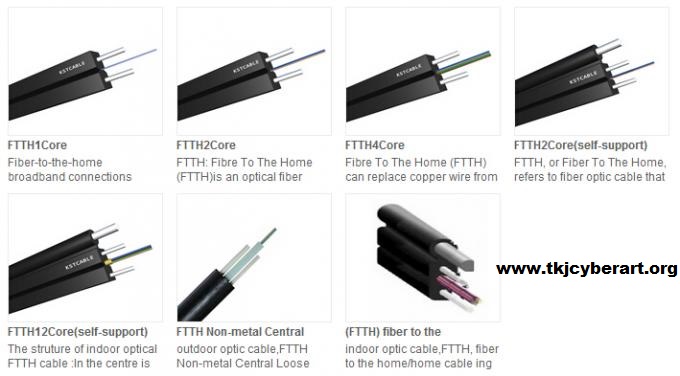

di Telkom sendiri, Telkom Akses menerapkan Kabel DropCore yang terdiri dari 2 core (Biru& Oren), di terapkan di topologi FTTH (Fiber To The Home) dari ODP ke User.

Gambar 9. Indoor Cable

Gambar 10. DropCore FTTH

 Jenis-jenis Konektor Fiber Optik dan Kegunaannya

Beritut ini adalah beberapa konektor fiber optik serta tipenya :

• FC (Fiber Connector)

Digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah.

Gambar diatas adalah konektor FC

• SC (Subsciber Connector)

Digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.

Gambar diatas adalah konektor SC

• ST (Straight Tip)

Bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.

Gambar diatas adalah konektor ST

• Biconic

Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.

Gambar diatas adalah konektor Bisonic

• MPO/MTP

Konektor MPO adalah singkatan industri untuk "Multi-fiber Push On", dengan mekanisme penyisipan penyisipan push-on, memberikan interkoneksi yang konsisten dan berulang dan tersedia dengan serat 4, 8, 12, atau 24. MTP® adalah merek dagang dari konektor Conec untuk MPO AS. MTP / MPO adalah konektor yang dibuat khusus untuk kabel pita multifiber. Konektor single-mode MTP / MPO memiliki ferrule siku yang memungkinkan pantulan balik minimal, sedangkan konektor multimode ferrule biasanya rata. Kabel pita datar dan tepat dinamai karena struktur seperti pita datar, yang merumahkan serat berdampingan dengan jaket.

Gambar diatas adalah konektor MPO/MTP 

• SMA

Konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.

Gambar diatas adalah konektor SMA

• F-SMA

Meskipun F-SMA sesuai dengan IEC 61754-22 adalah salah satu desain tertua di serat optik, namun tetap digunakan di beberapa pasar khusus. Selain aplikasi industri, ini terutama digunakan dalam teknologi medis.

Gambar diatas adalah konektor F-SMA

Konfigurasi WebDav di Freenas

Assalamualaikum.wr.wb

Disini saya akan memberikan tutorial tentang  Konfigurasi WebDav di freenas. Sebelumnya apa itu Webdav? WebDAV merupakan singkatan dari (Web Distributed Authoring and Versioning) yaitu sebuah fitur webserver dimana client atau pengguna bisa mengatur/memanage konten pada sebuah server website. atau dengan kata lain WebDAV memberikan kita jalan untuk dapat mengakses file atau folder pada sebuah website.

Berikut langkah-langkahnya :

Ke menu Tab Storage, lalu klik Volume Manager

Lalu kita beri nama, contoh : sharingwebdav kemudian Encryption diceklis lalu klik tambah kemudian klik Add Volume

Kalau sudah terbuat akan seperti ini

Selanjutnya ke Menu Tab Services, scroll kebawah cari Webdav lalu ceklis Start on boot kemudian klik Start Now

Kalau sudah Running Klik Setting

Kemudian kita buat password untuk login ke Webdav lalu klik OK

Kalau sudah selanjutnya ke menu Tab Sharing lalu klik Webdav lalu klik Add Webdav Share

Lalu kita buat misalnya Share Name : webdav lalu Path kita Browse

Arahkan Path ke Storage yang tadi kita buat

Kalau sudah klik OK

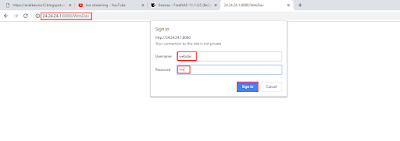

Kita ke Tab Baru lalu masukkan IP Address kita. Kita Login dengan user default webdav dan masukkan password yang tadi kita buat  lalu kita Sign in .

1. 24.24.24.1:8080/WebDav ==> IP Address saya

2. 8080 ==> Port HTTP

3. webdav ==> Nama share yang tadi saya buat

 Kalau sudah login akan seperti ini. Karena masih kosong kita akan mencoba membuat folder dan di dalam folder itu kita membuat beberapa file dalam bentuk .txt & .doc .

 Kita masuk FreeNAS lalu klik Shell kemudian kita masuk ke dalam Storage yang tadi kita buat kemudian kita buat Folder.

  Berikut script yang digunakan untuk masuk ke dalam direktori :

1. cd => untuk masuk kedalam direktori /mnt(nama storage yang tadi kita buat di Storage)

2. mkdir => untuk membuat suatu folder  ( bisa kita buat sesuai dengan keinginan sendiri )

Kita coba buka webdav apakah folder yang tadi sudah dibuat, kalau berhasil akan muncul folder yang tadi kita buat seperti dibawah ini. Kita coba masuk kedalam folder yang tadi kita buat, karena masih kosong kita akan buat suatu file.

...

Kita buka Shell lagi kemudian kita masuk ke dalam directory folder kita lalu kita buat file dalam bentuk .doc .
- ee => untuk masuk ke suatu folder yang nantinya akan kita buat , karena disini saya akan membuat file dengan nama Document.doc

Kalau sudah masuk ke dalam file disini saya akan mengetik untuk di dalam isi document lalu kalau sudah kita tekan CTRL+C kemudian kita save dengan perintah exit , seperti gambar dibawah ini.

Kita buka webdav apakah file yang tadi kita buat sudah ada , kalau sudah ada kita klik secara otomatis kita akan mendownload file tersebut. kalau sudah terdownload kita buka file tersebut

Kalau sudah berhasil akan seperti inifile dalam bentuk .doc

Selanjutnya kita akan membuat file dalam bentuk .txt , cara nya sama seperti sebelumnya.

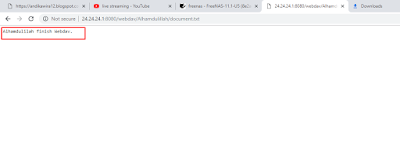

Selanjutnya kita buka WebDAV, kemudian kita buka Document.txt yang sudah kita buat.
